CRD-128S
CRD -128S《SOE信号测试仪》技术条件
1-1、电气参数
输出通道：128通道，无极性模拟接点
接点特性：无极性光电隔离（100V50mA）
触发方式：顺序触发、组群触发、脉冲触发、单组逆序触发
触发间隔：0.1～999.9ms (以0.1mS为单位任意可调).
特殊功能：抗电磁干扰、多种信号输出模式转接
精 度：≤±3us（1ms间隔相邻通道）
稳 定 度：优于20pp
工作电源：AC220V 50hz
功率消耗：小于10w
产品寿命：大于10万小时
工作温度：-20～55℃
模拟接点特性:
模拟量输入：AI 0~5v
模拟量输出：AO 4~20ma
开路电压：≥300V（DC）
电流容量：≥100mA
隔离特性：≥1000V（任意通道之间,通道和输入电源之间)

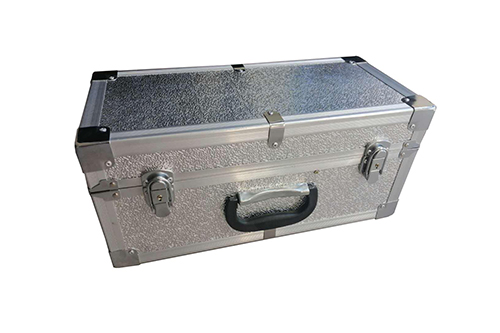

设备外型：便携手提三防仪表箱
外型尺寸：420*220*200mm
重 量：4KG

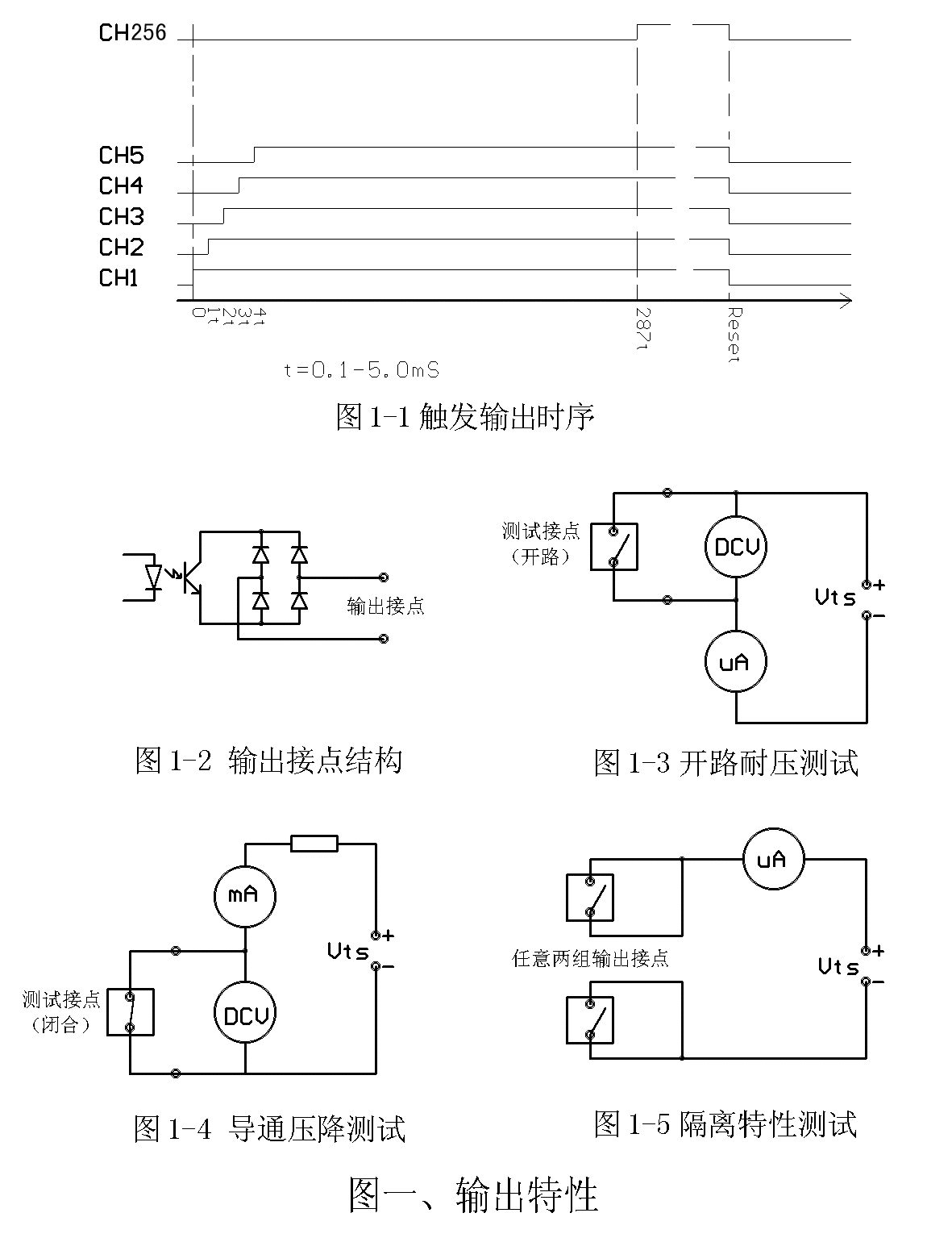

模拟触发接点特性
|
项目 |
单位 |
规 范 |
测试条件 |
注释 |
||
|
最小 |
典型 |
最大 |
||||
|
开路耐压 |
V |
80 |
100 |
|
Is=0.5uA |
图1-3 |
|
导通压降 |
V |
|
2.4 |
2.6 |
If=100mA |
图1-4 |
|
电流容量 |
mA |
50 |
|
|
Vs=2.4V |
图1-4 |
|
隔离特性 |
MΩ |
10 |
|
|
Vce=300V |
图1-5 |
注：测试装置断电时所有接点为开路状态
1-2、设备成套性
1-2-1、《SOE信号测试仪》主机
1-2-2、DB37转接专用测试电缆线
1-2-3、AC电源线
1-2-4、使用说明书
二、使用说明
2-1、系统连接

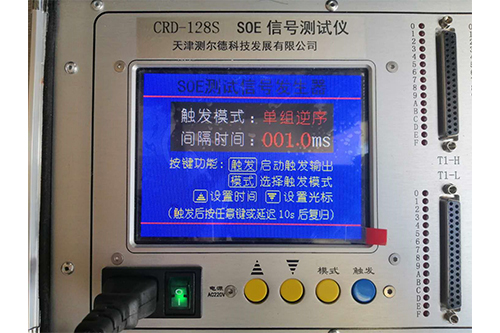

2-1-1、CRD -128S的面板布局如下图所示。T1H-T8L为DB37连接器插座。其中每个插座含16个输出通道。触发输出顺序按T1H-T8L，而每个输出插座内是按1-16（指示灯为0-F）顺序触发的。这样，一共有128个输出通道，任意相邻通道之间的触发间隔时间是严格一致的。
2-1-2、输出插座（DB37）上的接线排列如下
|
线号 |
1，20 |
2，21 |
3，22 |
4，23 |
5，24 |
6，25 |
7，26 |
8，27 |
|
通道 |
Q1 |
Q2 |
Q3 |
Q4 |
Q5 |
Q6 |
Q7 |
Q8 |
|
线号 |
9，28 |
10，29 |
11，30 |
12，31 |
13，32 |
14，33 |
15，34 |
16，35 |
|
通道 |
Q9 |
Q10 |
Q11 |
Q12 |
Q13 |
Q14 |
Q15 |
Q16 |
2-1-3、根据不同SOE系统类型，CRD -128S的输出接线方式为使用通用连接电缆将触发输出引接到SOE的DI接线端子上。这种电缆一端为DB37插头，另一端为16个独立的接线端头。或由二端的DB37特制电缆插头,连接本机特制的16圆孔转接系统,连接到时先从SOE机柜的DI端子上撤下来自现场的信号输入线，然后将来自CRD -128S的触发输出线按顺序依次连接到SOE接线端子上。如下图A所示。
2-1-4、输出电缆连接完毕后还应将AC电源线连接到AC220V电源上。
2-2、测试步骤
2-2-1、首先开启CRD -128S电源，然后按显示屏幕上的提示设置时基（触发间隔时间）。
2-2-2、按“触发”键，观察CRD -128S面板上的输出指示灯应被依次点亮，按任意键，或4秒后所有通道的触发被自动复归，指示灯全部熄灭。在这一过程中，SOE输入模板的状态指示灯应与CRD -128S的输出通道指示灯的亮灭变化相一致。这表明所有通道均可被正确触发和复归。否则应检查相应通道的接线是否存在问题。
2-2-3、确认所有已连接到CRD -128S通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；启动CRD -128S触发输出（触发后CRD -128S可在约3秒后自动复归所有通道）。
2-2-4、比对SOE系统对触发通道的时间记录和实际连接到CRD-128S的DI通道顺序，分析SOE系统的记录是否准确。
