SOE信号测试仪

CRD-128S

为什么要校验SOE系统？

SOE系统是各种自动控制系统中用于异常记录的子系统。它所记录的事件发生时间、首发事件和连锁发生事件的间隔顺序，是系统故障和异常分析的重要依据。作为一个如此重要的子系统，在系统检修过程中非常有必要对SOE的记录准确性进行校验。但是由于以往缺乏专用的测试设备，使用常规测量工具和仪器又无法对其进行方便的测量校验。所以长期以来各应用厂家都未能对SOE系统及时检修和验证。有很多的现场事例表明：SOE系统在经过长时间运行之后可能会出现通道失灵、漏记、错记等现象。比如，有时SOE记录的异常事件顺序或间隔在逻辑上是明显错误的，那么在事故分析时就很难确定事故原因，无法正确判断首发事件点，这时候我们就会对SOE记录的正确性产生疑问，那么通过一个准确测试仪器对SOE系统进行验证就显得非常必要了。

如何校验SOE系统

SOE系统的工作过程是：按一定的时间间隔（通常为1mS），对连接到它的输入通道的接点状态进行判断，一旦有事件发生（通道被触发），既按此间隔时间顺序记录此后发生的其它连锁事件。为此，我们采取对SOE系统各通道顺序触发，并保证这种顺序触发在时间间隔上的足够精确(≦3uS)的前提下，通过比对SOE系统记录，查看记录和实际触发顺序是否吻合来达到验证SOE系统的目的。

CRD-128S信号测试仪工作原理

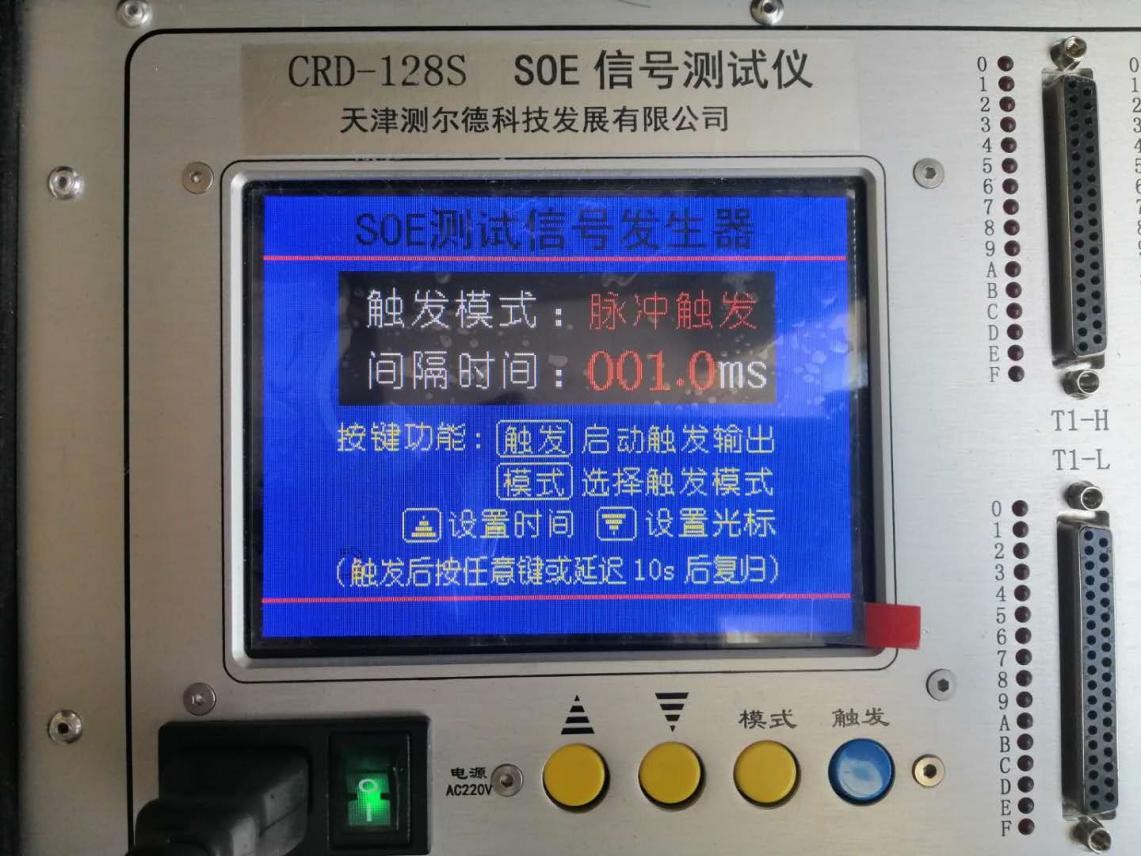

CRD-128S信号测试仪是一种用于验证SOE系统记录准确性的测试装置，其基本原理是：以信号发生器的模拟触发输出，替代来自设备现场的触发信号，按顺序精确触发各个事件通道，通过比对信号发生器的模拟触发顺序和SOE系统的实时记录之间的差异，达到验证SOE系统记录是否准确可信的目的。该信号发生器采用高精度石英晶体震荡源和单片微处理器，输出时基精确，相邻通道的触发间隔（触发时基）可在0.1ms-999.9ms之间任意设置，光电隔离无极性模拟触发接点，AC220V独立供电，光电隔离模拟接点与DCS系统完全电隔离，对SOE系统无任何影响，配有液晶彩色显示屏可监视触发输出状态和调整触发时间间隔。
